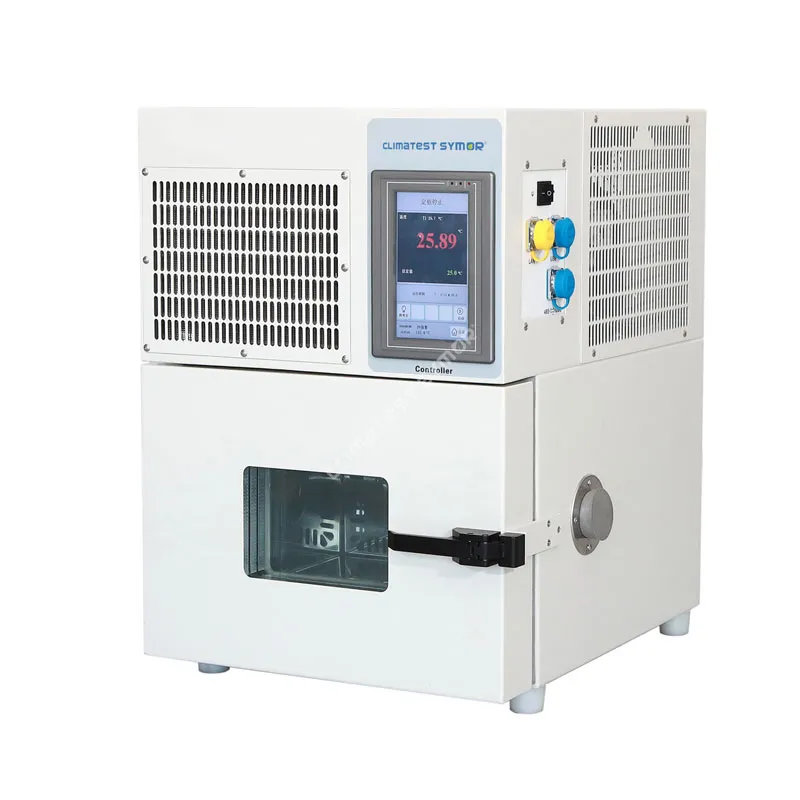

A Kis hőmérséklet-vizsgáló kamrapontosan ugyanazt a hőterhelés elleni szűrési képességet nyújtja, mint a padlón álló hőmérsékleti kamra, de az asztalon vagy egy zsúfolt laborban elfér.
A kihívás az, hogy a „kicsi” nem azt jelenti, hogy „gyengébb”. A kompakt mini hőmérsékletmérő kamrák 3°C és 5°C/perc közötti hőmérsékleti rámpát érnek el, miközben kevesebb mint 1,5 kW-ot fogyasztanak. Ez az útmutató a kis hőmérsékletű tesztkamra specifikációinak teljes műszaki lebontását tartalmazza, beleértve a teljesítménytáblázatokat, a mechanikai szerkezetet és a gyakorlati alkalmazási tanácsokat.
Kis hőmérsékletű tesztkamra alapvető műszaki előírásai Amikor értékeljük aKis hőmérséklet-vizsgáló kamra, nem hagyatkozhat marketingfelhajtásokra. A professzionális ügyfelek adatokat kérnek. Az alábbiakban a nagy teljesítményű kompakt hőmérsékletű tesztkamrák szabványos specifikációi találhatók, amelyek belső térfogata 12 litertől 36 literig terjed – ezek a leggyakoribb méretek az alkatrészszintű teszteléshez.
| Paraméter | Standard tartomány | Mérnöki megjegyzés |
| Belső kötet | 12L / 22L / 36L | A 12 literes NYÁK vagy akkumulátorcella tesztelésére alkalmas. A 36 literes tartály akár 3 autóipari érzékelőt is befogadhat egyszerre. |
| Belső méretek (Sz x Mé x Ma) | 310 × 230 × 200 mm (12L) - 400 × 300 × 300 mm (36L) | Győződjön meg arról, hogy a tesztelt eszköz (DUT) nem foglalja el a belső terület 2/3-ánál többet, hogy fenntartsa a légáramlást. |
| Külső méretek (Sz x Mé x Ma) | 500×540×650 mm (12L) – 640×730×920 mm (36L) | A legtöbb egységet úgy tervezték, hogy illeszkedjen a laboratóriumi padokhoz. |
| Nettó súly | 60 kg-tól 90 kg-ig | Ellenőrizze a munkaasztal terhelhetőségét. |
| Belsőépítészet | SUS 304 rozsdamentes acél | Oxidációállóságot biztosít és egyszerű tisztítást tesz lehetővé |
| Külső építés | Porszórt hidegen hengerelt acél | Rozsdaálló, stabil tulajdonság |
A táblázatban szereplő specifikációk határozzák meg, hogy az Ön kis hőmérsékletű tesztkamrája megfelel-e az olyan nemzetközi vizsgálati szabványoknak, mint az IEC 60068-2-1 (hideg) és az IEC 60068-2-2 (száraz hő).
| Paraméter | Érték (standard modell) | Kritikus betekintés |
| Hőmérséklet tartomány | -40°C és +130°C között | -40°C a kereskedelmi elektronikai tesztek 95%-át fedi le. |
| Hőmérséklet-ingadozás | ± 0,5°C | Egyetlen érzékelőponton méri a rövid távú stabilitást. |
| Hőmérséklet egységessége | <2,0°C (@9 pont) | Nincs terhelés |
| Fűtési sebesség | 2,0-3,0°C/perc átlag | -40°C és +85°C között |
| Hűtési sebesség | 1,0-2,0°C/perc átlag | +85°C és -40°C között. A kompresszor elmozdulása alacsony hőmérsékleten korlátozza. |
| Hőmérséklet felbontás | 0,1 °C | A nagy felbontás elengedhetetlen a MEMS érzékelők és oszcillátorok stabilitási teszteléséhez. |
A Kis hőmérséklet-vizsgáló kamrarendszerint integrálva van a meglévő munkafolyamatba, adatrendszerekbe és fizikai környezetbe.
Levegő keringtető rendszer

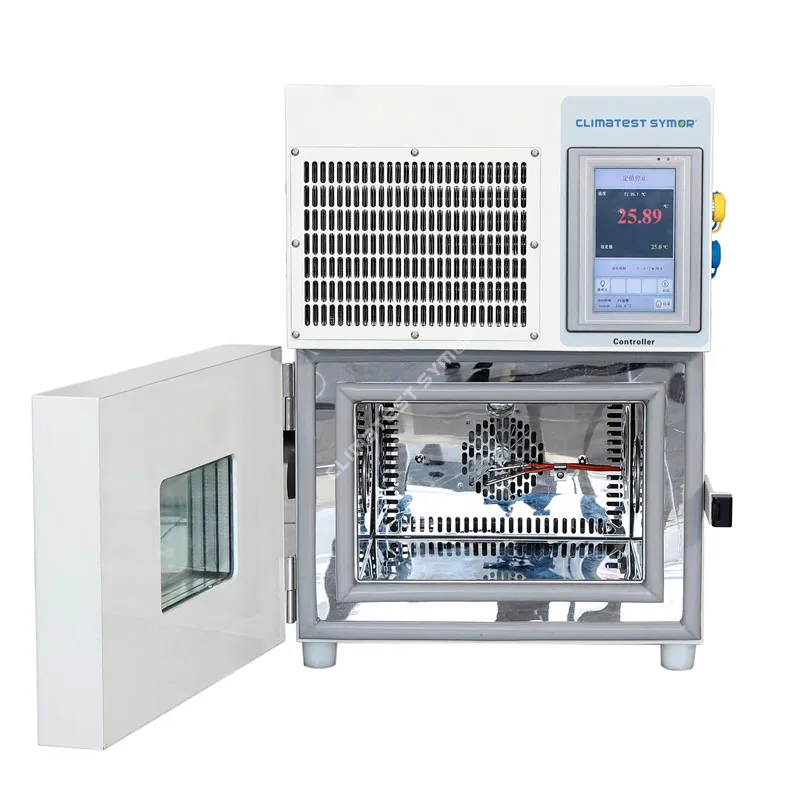

Minden modern kompakt kamra kényszerlevegős konvekciós kialakítást alkalmaz. A hátsó falra szerelt centrifugális ventilátor a levegőt egy bordás fűtőtesten és elpárologtató tekercsen keresztül szívja át, majd függőlegesen elosztja a perforált oldalsó csatornákon keresztül. A levegő sebességének 1,5 m/s és 3,0 m/s között kell lennie. A nagyobb sebességek javítják az egyenletességet, de a kisméretű, könnyű minták gyorsabban hűthetők, mint a programozott rámpasebesség.
Kábelport és tartozékok
MindenKis hőmérséklet-vizsgáló kamraoldalsó hozzáférési portot kell tartalmaznia. A szabványos átmérő 50 mm (2 hüvelyk). A port tartalmaz egy szilikongumi dugót, amely megőrzi a kamra tömítését, miközben lehetővé teszi a vezetékek áthaladását. Tápellátású DUT-ok esetén kizárólag a kábelportot használja – soha ne zárja be az ajtót a kábelekre.

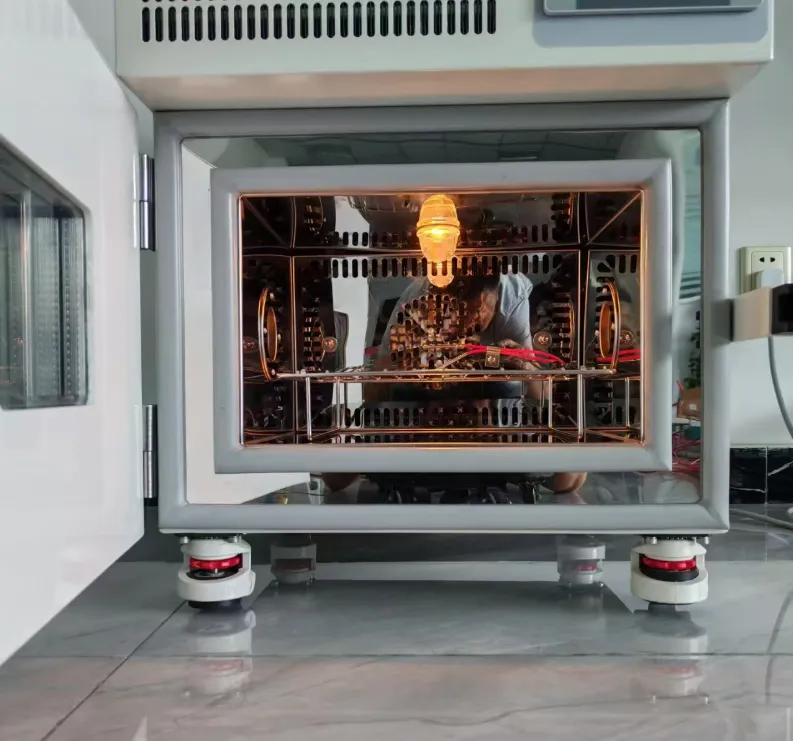

Polcok és rakomány
A szabványos mini hőmérsékletű kamrában egy rozsdamentes acél polc található. A maximális polcterhelés általában 10 kg és 20 kg között van, az alsó polc pedig a teljes kamrakapacitásra van méretezve.
A következő három kérdés a laboratóriumi vezetők, minőségügyi mérnökök és beszerzési szakemberek által felvetett leggyakoribb mérnöki és üzemeltetési aggályokat képviseli a kis hőmérsékleti vizsgálati kamra meghatározásakor.
1: Hogyan számíthatom ki a kis hőmérsékletű tesztkamra megfelelő méretét a vizsgálati mintáimhoz?
Gondoskodnia kell arról, hogy a minta legfeljebb a belső térfogat kétharmadát foglalja el, és hogy egyetlen minta se legyen 10 cm-en belül a belső falaktól.
Az egyharmados szabály a légáramlás dinamikáján alapul. Például, ha egy 36 literes kis hőmérsékletű tesztkamrát választ, a teljes mintatérfogat nem haladhatja meg a 24 litert. Íme a lépésről lépésre történő számítási módszer:
. Mérje meg a DUT méreteit centiméterben: hossz x szélesség x magasság.
. Számítsa ki az egyedi minta térfogatát literben: (H x Szé x H) / 1000.
. Szorozza meg a minták számával, hogy megkapja a teljes mintatérfogatot.
Ezenkívül tartson szabad helyet a levegő keringéséhez. A levegő-visszavezető nyílás jellemzően a hátsó falon található. Ha ezt túl magas mintával blokkolja, az nagy hőmérsékleti torzítást okoz. A megbízható eredmények érdekében mindig használja a mellékelt perforált polcokat, és soha ne helyezze a mintákat közvetlenül a kamra padlójára.
2: Hogyan végezhetek hőmérsékleti egyenletességi tesztet (leképezést) a kis hőmérsékleti tesztkamrámon?
Szüksége lesz egy kalibrált többcsatornás adatgyűjtőre, legalább 9 PT100 érzékelővel
Íme a professzionális módszer:
. 9 PT100 hőmérséklet-érzékelő, ±0,3°C-os pontossággal kalibrálva
. Adatgyűjtő 50 ms és 1 másodperc közötti mintavételezési sebességgel
. Kamratartó vagy huzalrács (nem fém a hővezetés elkerülése érdekében)
Vizsgálati eljárás:
1. Helyezze a 9 érzékelőt az üres kamrába a következő helyeken:
. 8 sarok (mindegyik a faltól 50 mm-en belül
. Geometriai középpont
2. Állítsa be a kamrát három szükséges alapjelre: -40°C, +25°C és +85°C
3. Hagyjon 30 percet stabilizálni (áztatási idő) minden alapjelnél.
4. Hőmérsékletadatok naplózása 30 percig minden alapjelnél.
5. Számítsa ki az egyenletességet a következőképpen: (9 pont között mért legmagasabb hőmérséklet) mínusz (9 pont között mért legalacsonyabb hőmérséklet).
Átminősítési feltételek: Kiváló minőségértKis hőmérséklet-vizsgáló kamra, az egyenletességnek ≤2,0°C-nak kell lennie. Ha a kamra egyenletessége meghaladja a 3,0°C-ot, ellenőrizze, hogy nincs-e eltömődött ventilátor, meghibásodott-e a fűtés, vagy nincs-e alacsony hűtőközeg-töltet. Ezt a vizsgálatot évente és a kamra áthelyezése után végezze el.
