1% relatív páratartalom alatti szárazszekrény

Leírás

Az 1% alatti relatív páratartalmú szárazszekrény rendkívül alacsony páratartalmú tárolást biztosít az SMT gyártósorok számára. A legfejlettebb párátlanító technológiát alkalmazva a szekrény rendkívül száraz légkört teremt, amely megakadályozza a „pattogatott kukorica effektust” a nedvességre érzékeny alkatrészekben, meghosszabbítja a padló élettartamát, és szükségtelenné teszi a költséges nitrogént vagy a gyakori, magas hőmérsékletű sütést.

1% relatív páratartalom alatti szárazszekrények: specifikáció

1% relatív páratartalom alatti szárazszekrények: Funkció

▸Relatív páratartalom: <1%RH, ultraalacsony páratartalmú tárolási megoldást kínál 4, 5, 5a és 6 MSL-hez.

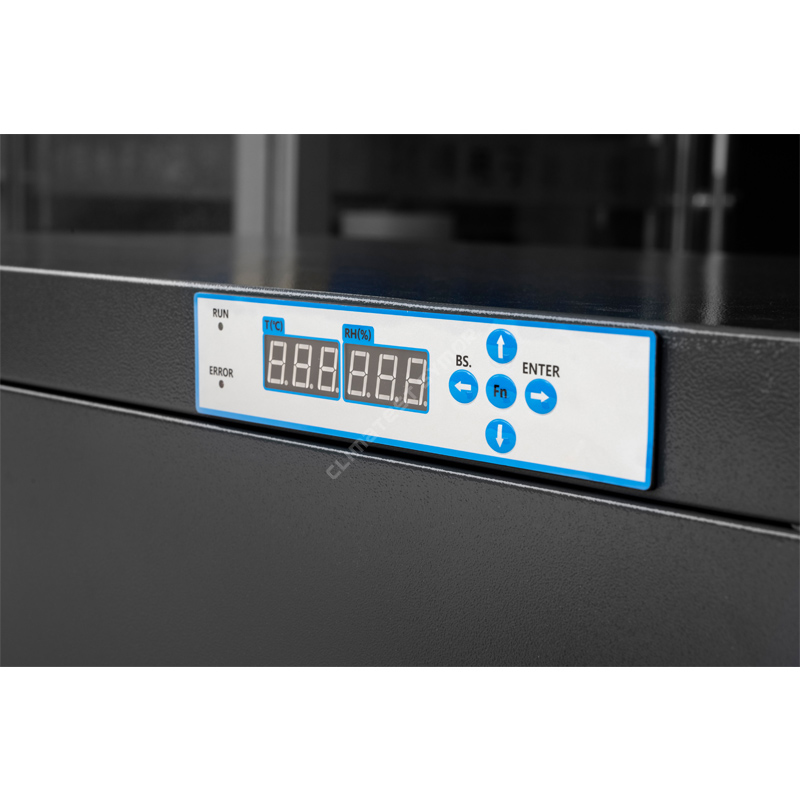

▸Digitális kijelző: Mikroszámítógép által vezérelt LED HD kijelző, felhasználóbarát RH beállítás, valós idejű monitorozás.

▸ESD-biztos: Felületi antisztatikus ellenállás 10⁵–10⁹ Ω.

▸Állítható polcok: állítható magasságú, különböző méretű alkatrészekhez igazodva.

▸Memória funkció: Áramkimaradás után nincs szükség alaphelyzetbe állításra.

▸Energiahatékony: Energiatakarékos, miközben fenntartja a rendkívül hatékony páratartalom szabályozást.

Hogyan kell párátlanítani?

Az 1% alatti relatív páratartalmú szárítószekrények párátlanítási elve a „fizikai adszorpció molekulaszűrőn keresztül + ciklikus regeneráció” (a legmegbízhatóbb módszer), a normál TE-hűtéses szárazszekrény nem tud ilyen ultraalacsony páratartalmat elérni.

Adszorpciós folyamat: A szekrényben adszorbens anyagként molekulaszitákat használnak; ezek a sziták nanoméretű mikropórusok hatalmas hálózatát tartalmazzák, amelyek adszorbeálják a vízmolekulákat a levegőből – hasonlóan a vizet szivacsokhoz. A ventilátor nedves levegőt szív be a száraz egységekbe, ahol a vízmolekulák fizikai adszorpción mennek keresztül, majd a szárított levegő visszakerül a szekrény belsejébe.

RegenerációFolyamat:Amint a molekulaszita eléri az adszorpciós telítettséget, a rendszer automatikusan alacsony hőmérsékletű melegítést indít el, hogy az adszorbeált vízmolekulákat vízgőzné alakítsa, amelyet ezután kiürítenek a szekrényből; a molekulaszita ezáltal visszaállítja nedvességelnyelő képességét.

Az 1% relatív páratartalom alatti szárazszekrények fejlett technológiát alkalmaznak, beleértve a Svájcból importált relatív páratartalom (RH) és hőmérséklet-érzékelőket, hogy biztosítsák a belső környezet pontos szabályozását és felügyeletét, a páratartalom érzékelő pontossága +/-2% relatív páratartalom. A stabil, alacsony páratartalmú környezet fenntartásával a száraz szekrények hatékonyan védik az érzékeny tárgyakat a nedvesség káros hatásaitól.

Alkalmazások az SMT Electronics Manufacturing területén

Az 1% alatti relatív páratartalmú szárazszekrények elengedhetetlenek az IPC/JEDEC J-STD-033 szabvány szerint MSL 4, 5, 5A és 6 besorolású nedvességérzékeny eszközökhöz:

▸Elsődleges felhasználási esetek: A "Popcorn-effektus" megelőzése: Az újrafolyós forrasztás során (csúcshőmérséklet ~260°C) a műanyag IC-csomagok belsejében rekedt nedvesség gőzzé alakul, belső repedéseket és rétegválást okozva. Az ultra alacsony páratartalmú tárolás megszünteti ezt a nedvességet a forrasztás előtt.

▸A padló élettartamának szüneteltetése: Amikor az MSD-ket eltávolítják a lezárt nedvességzáró zacskójukból, a "padló élettartama" órájuk ketyegni kezd. Ha <1%-os relatív páratartalmú szekrényben tárolja őket, akkor az időzítő hatékonyan szünetel, így a fel nem használt alkatrészek biztonságosan tárolhatók és később sütés nélkül újra felhasználhatók.

▸Oxidáció megelőzése: Az ultraszáraz atmoszféra megakadályozza a szabaddá vált rézpárnák, ezüstös bevonatok és forrasztható felületek oxidációját – évekig megőrzi a forraszthatóságot

A padló élettartama azt a maximálisan megengedhető időt jelenti, ameddig az MSD (Moisture-Sensitive Device) normál gyári környezetben (≤30°C / 60% relatív páratartalom) maradhat, miután eltávolították a nedvességzáró vákuumtasakjából, miközben továbbra is biztonságos marad az elhelyezéshez és a forrasztáshoz.

Alkalmazási mód: Ha az MSL 4–6. szintű komponenseket eltávolítottuk a vákuumtasakokból, és a szerelési és visszafolyós forrasztási folyamatok nem fejeződnek be a megadott padlóélettartamon belül, akkor azokat azonnal 1% alatti relatív páratartalmú száraz szekrénybe kell helyezni. Ebben az ultraalacsony páratartalmú, <1% relatív páratartalmú környezetben a komponensek nedvességfelvételi folyamata hatékonyan „le van állítva”, és a padló hátralévő élettartama megszűnik, a száraz szekrény nem valósítja meg az elősütést, amely közvetlenül a sorra tölthető felhasználás céljából, ezáltal jelentősen megnöveli a termelés hatékonyságát.

Valós idejű páratartalom profil(Környezeti páratartalom 60%RH, terhelés nélkül):

Az ajtó kinyitása 30 másodpercre minden alkalommal, majd becsukása:

Hosszú távú tárolás ajtónyitás nélkül:

Valós idejű páratartalom mérés szállítás előtt

Nagy pontosságú Rotronics higrométerrel újramérjük az 1% relatív páratartalom alatti száraz szekrényt a kiszállítás előtt, és kalibrációs tanúsítványt állítunk ki, gondosan hibakeresünk minden szekrényt, és meggyőződünk arról, hogy minden jól működik, miután az ügyfél kezébe került, ez is felelősség, a Symor aggodalmak a minőség-ellenőrzéssel kapcsolatban, és az ügyfelek visszajelzései a száraz szekrények megismétlésére gondolnak.

Különbség a száraz és a nitrogén szekrények között:

▸A szárítószekrények száraz egységeket használnak a párátlanításhoz, nincs fogyóeszköz, nincs csere, felszívják a nedvességet és automatikusan kivezetik a szabadba.

▸A nitrogénszekrények nitrogén öblítést használnak az alacsony páratartalmú és alacsony oxigénszintű tárolási alkalmazások eléréséhez, az N2 gáz fogyasztható.

<1% relatív páratartalmú szárazszekrényt igénylő alkatrészek:

▸IC-k, BGA-k, QFP-k és minden SMD-komponens MSL 5/6-tal

▸Csupasz PCB-k (megakadályozza az oxidációt és a nedvesség felszívódását)

▸3D nyomtató fémporok (higroszkópos és reaktív)

Ipari szabványoknak való megfelelés

Az 1% alatti relatív páratartalmú szárazszekrényeket úgy tervezték, hogy megfeleljenek vagy meghaladják:

IPC/JEDEC J-STD-033             MSD-k kezelése, csomagolása és tárolása

IPC-1601                                  NYÁK-ok tárolása és kezelése

IEC 61340-5-1                          ESD-vezérlés (ESD-biztos modellekhez)

Kik vásárolnak tőlünk?

A Symor alacsony páratartalom-szabályozású szekrényeket ad el a világhírű félvezető- és elektronikai gyártóknak, mint például a Micron, az ST Electronics, a Phoenix Semiconductor, a REC Solar, a Wistron, a Foxconn és az olyan egyetemeknek, mint a Stanford, Illinois, ETH Zürich........száraz szekrényeink segítenek ügyfeleinek:

▸ Az alapvető fájdalompontok kezelése: Az MSD (nedvesség-érzékeny eszköz) kezelésével kapcsolatos kihívások teljes megoldása

▸Csökkentse a költségeket és javítsa az összeszerelés hatékonyságát: jelentős befektetési megtérülést (ROI) hozott

▸Kivételes termékteljesítmény: Stabil és megbízható páratartalom-szabályozási technológia

Az 1% alatti relatív páratartalmú szárazszekrényekkel kapcsolatos további részletekért látogasson el weboldalunkrawww.climatestsymor.com, vagy küldjön egy e-mailt a sales@climatestsymor.com címre. A lehető leghamarabb válaszolunk Önnek, és örömmel fogadjuk az esetleges együttműködést.
