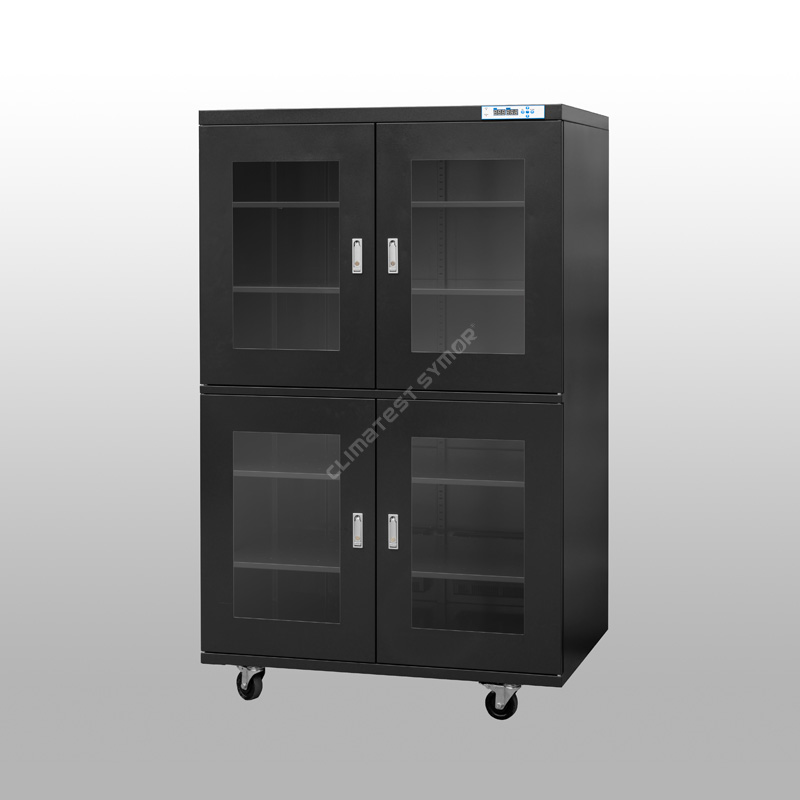

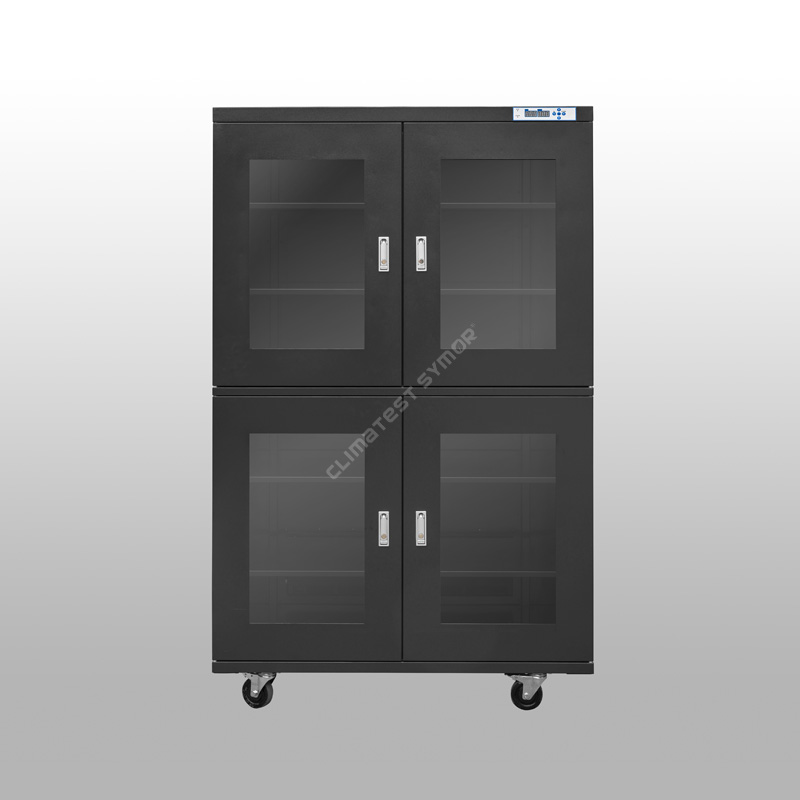

Alacsony páratartalom szabályozású száraz szekrények

Leírás

Az <1%RH alacsony páratartalmú szabályozó szárazszekrényeket elsősorban a magas nedvességérzékenységi szint (MSL) – különösen a 4., 5., 5a és 6. szint – alá sorolt ​​elektronikai alkatrészekhez tervezték. Ezek az ultraalacsony páratartalmú tárolószekrények képesek folyamatosan fenntartani az 1% relatív páratartalom alatti tárolási környezetet, így megfelelnek a J-STD-0EC333 nemzetközi ipari szabványnak.

 Alacsony páratartalom szabályozású száraz szekrények: Specifikáció

Alacsony páratartalom szabályozású száraz szekrények: Funkció

▸Relatív páratartalom: <1%RH, ultraalacsony páratartalmú tárolási megoldást kínál 4, 5, 5a és 6 MSL-hez.

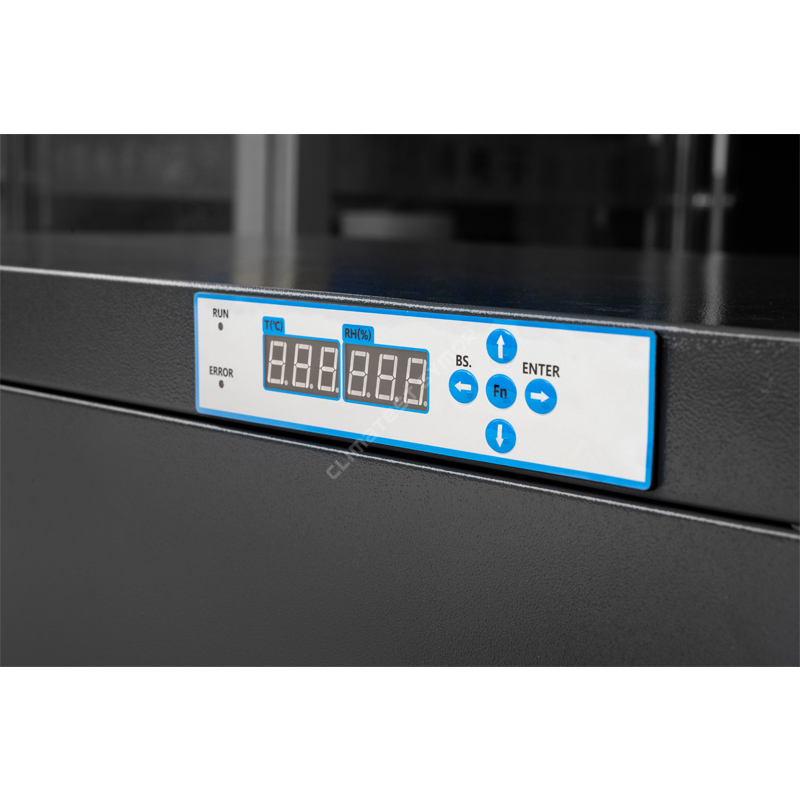

▸Digitális kijelző: Mikroszámítógép által vezérelt LED HD kijelző, felhasználóbarát RH beállítás, valós idejű monitorozás.

▸ESD-biztos: Felületi antisztatikus ellenállás 10⁵–10⁹ Ω.

▸Állítható polcok: állítható magasságú, különböző méretű alkatrészekhez igazodva.

▸Memória funkció: Áramkimaradás után nincs szükség alaphelyzetbe állításra.

▸Energiahatékony: Energiatakarékos, miközben fenntartja a rendkívül hatékony páratartalom szabályozást.

Hogyan kell párátlanítani?

Az <1%RH alacsony páratartalom-szabályozású szárazszekrények párátlanítási elve a „fizikai adszorpció molekulaszűrőn keresztül + ciklikus regeneráció” (a legmegbízhatóbb módszer), a normál TE-hűtéses szárazszekrény nem tud ilyen ultraalacsony páratartalmat elérni.

Adszorpciós folyamat: A szekrényben adszorbens anyagként molekulaszitákat használnak; ezek a sziták nanoméretű mikropórusok hatalmas hálózatát tartalmazzák, amelyek adszorbeálják a vízmolekulákat a levegőből – hasonlóan a vizet szivacsokhoz. A ventilátor nedves levegőt szív be a száraz egységekbe, ahol a vízmolekulák fizikai adszorpción mennek keresztül, majd a szárított levegő visszakerül a szekrény belsejébe.

RegenerációFolyamat:Amint a molekulaszita eléri az adszorpciós telítettséget, a rendszer automatikusan alacsony hőmérsékletű melegítést indít el, hogy az adszorbeált vízmolekulákat vízgőzné alakítsa, amelyet ezután kiürítenek a szekrényből; a molekulaszita ezáltal visszaállítja nedvességelnyelő képességét.

<1%RH Az alacsony páratartalom-szabályozó szárazszekrények fejlett technológiát alkalmaznak, beleértve a Svájcból importált relatív páratartalom (RH) és hőmérséklet-érzékelőket, hogy biztosítsák a belső környezet precíz vezérlését és felügyeletét, a páratartalom-érzékelő pontossága +/-2%RH. A stabil, alacsony páratartalmú környezet fenntartásával a száraz szekrények hatékonyan védik az érzékeny tárgyakat a nedvesség káros hatásaitól, például a korróziótól, a penészedéstől és a leromlástól.

Alacsony páratartalom-szabályozó szárazszekrények SMT-szerelvényben

Az SMT (Surface Mount Technology) iparágban az <1%RH szárazszekrények elsődleges alkalmazása a nedvességérzékeny eszközök (MSD) speciális kezelése és vezérlése, biztosítva, hogy azok teljesen szárazak maradjanak az újrafolyós forrasztás előtt, megelőzve ezzel a „pattogatott kukorica effektus” által okozott alkatrészek károsodását.

A padló élettartama azt a maximálisan megengedhető időt jelenti, ameddig az MSD (Moisture-Sensitive Device) normál gyári környezetben (≤30°C / 60% relatív páratartalom) maradhat, miután eltávolították a nedvességzáró vákuumtasakjából, miközben továbbra is biztonságos marad az elhelyezéshez és a forrasztáshoz.

Alkalmazási mód: Ha az MSL Level 4-6 komponenseket eltávolították a vákuumtasakokból, és a szerelési és újrafolyós forrasztási folyamatok nem fejeződnek be a padló meghatározott élettartamán belül, azonnal el kell helyezni őket egy <1% RH száraz tárolószekrénybe. Ebben az ultraalacsony páratartalmú, <1% relatív páratartalmú környezetben a komponensek nedvességfelvételi folyamata hatékonyan „le van állítva”, és a padló hátralévő élettartama megszűnik, a száraz szekrény nem valósítja meg az elősütést, amely közvetlenül a sorra tölthető felhasználás céljából, ezáltal jelentősen megnöveli a termelés hatékonyságát.

Valós idejű páratartalom profil(Környezeti páratartalom 60%RH, terhelés nélkül):

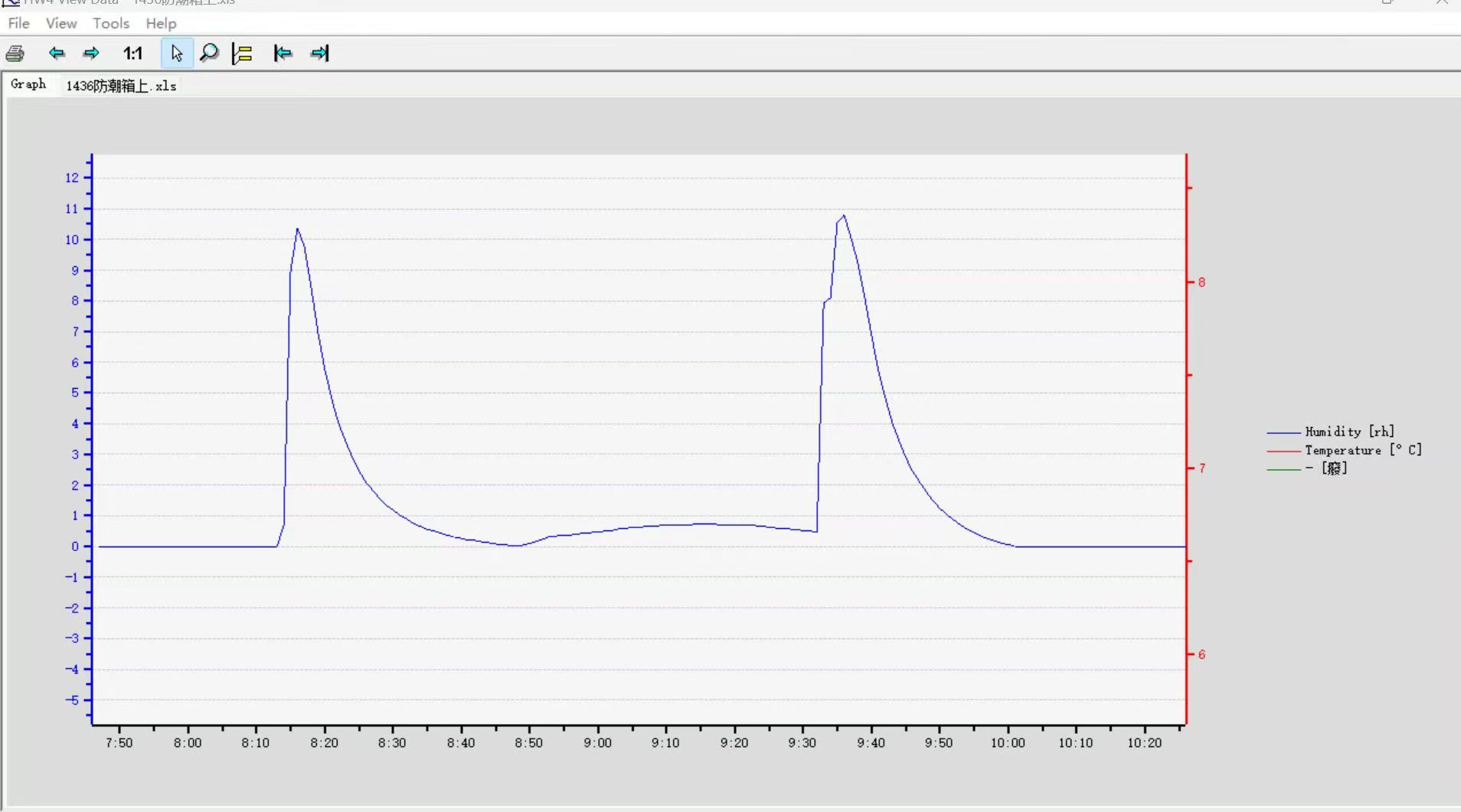

Az ajtó kinyitása 30 másodpercre minden alkalommal, majd becsukása:

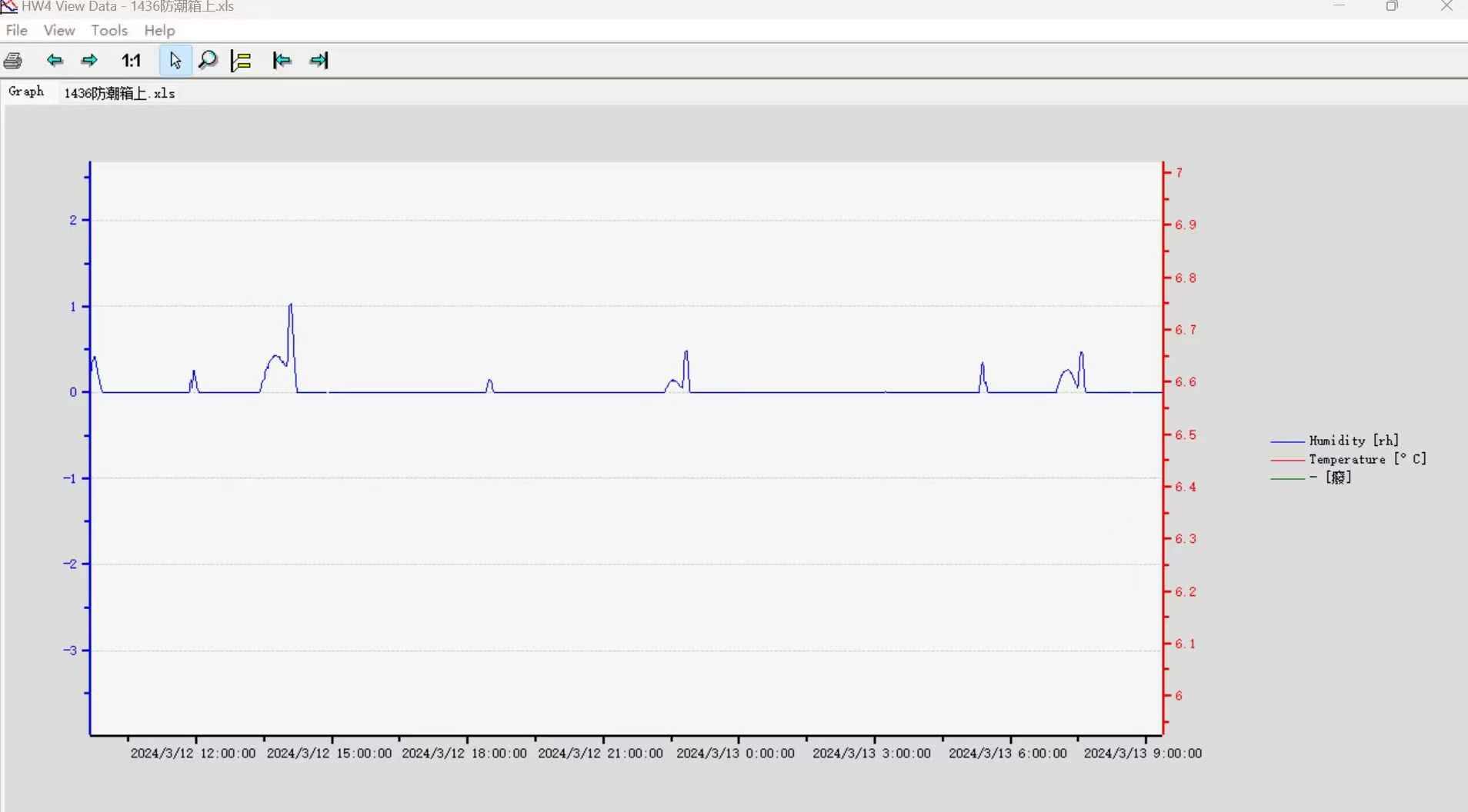

Hosszú távú tárolás ajtónyitás nélkül:

Valós idejű páratartalom mérés szállítás előtt

Nagy pontosságú Rotronics higrométerrel újramérjük a <1%RH száraz szekrényt a kiszállítás előtt, és kalibrációs tanúsítványt állítunk ki, gondosan hibakeresünk minden szekrényt, és meggyőződünk arról, hogy minden jól működik, miután az ügyfél kezébe került, ez is felelősség, a Symor aggodalmak a minőség-ellenőrzés és a vásárlók visszajelzései miatt ismétlődik a száraz szekrények használata, úgy gondoljuk, hogy ez az ok, amiért sok vásárló adják le a száraz szekrényeket.

Különbség az alacsony páratartalmú száraz szekrények és a nitrogén szekrények között:

▸Az alacsony páratartalmú szárítószekrények száraz egységeket használnak a párátlanításhoz, nincs fogyóeszköz, nincs csere, felszívják a nedvességet és automatikusan kivezetik a szabadba.

▸A nitrogéntisztító szekrények nitrogéngázt használnak az alacsony páratartalmú és alacsony oxigénszintű tárolási alkalmazások eléréséhez, az N2 gáz fogyasztható.

<1%RH Alacsony páratartalom-szabályozó szárazszekrények: Alkalmazás

▸Félvezető- és elektronikai gyártás:

. Lapok/chipek/BGA-k/PCB-k: A nedvességre érzékeny alkatrészekhez, amelyek nedvességérzékenységi szintje (MSL) 2a és 5a között van, megakadályozza a "pattogatott kukorica hatást" (belső repedés), amelyet a belső nedvesség forrasztás közbeni gyors elpárolgása okoz.

. Fotorezisztek/Fluxusok: Megakadályozza a teljesítmény romlását a nedvességfelvétel miatt.

▸Precíziós optika és műszerek

. Nagy pontosságú lencsék / bevonatos optika / szálas véglapok

Az 1%-nál kisebb relatív páratartalmú, alacsony páratartalom-szabályozó szárazszekrényekkel kapcsolatos további részletekért látogasson el a www.climatestsymor.com weboldalra, vagy küldjön e-mailt a sales@climatestsymor.com címre. A lehető leghamarabb válaszolunk Önnek, és örömmel fogadjuk az esetleges együttműködést.
