Kutatólaboratóriumok, minőség-ellenőrzési osztályok és K+F mérnöki csapatok számára aAsztali hőmérséklet tesztkamraa termék meghibásodása elleni élvonalbeli védelmet képviseli. A bejárható tesztkamráktól eltérően az asztali egységek kompakt helyigényt kínálnak. Akár elektronikus alkatrészeket, nyomtatott áramköri lapokat, akkumulátorcellákat vagy mobiltelefonokat tesztel, a műszaki specifikációk megértése kritikus fontosságú az ismételhető és meggyőző adatok előállításához.
Ez az útmutató átfogó és részletes elemzést nyújt a specifikációkról, a működési jellemzőkről és a beszerzési irányelvekről.
Értékelésekor aAsztali hőmérséklet tesztkamra, a vásárlók gyakran kizárólag a minimális és maximális hőmérsékleti határokra koncentrálnak. A kiválasztási folyamat megkönnyítése érdekében összeállítottuk a nagy teljesítményű, programozható hőmérsékletmérő kamra szabványos specifikációit. Az alábbi adatok a 22–36 literes egységek iparági viszonyítási alapját jelentik – ez a legjobb hely a laboratóriumi asztallapok számára.
| Paraméter | Szabványos specifikáció | Technikai betekintés |
| Belső kötet | 12L / 22L / 36L (választható) | A 12 liter ideális PCB teszteléshez; A 22 literes és a 36 literes akkumulátorok vagy nagyobb szerelvények befogadására alkalmasak. |
| Belső méretek (SzxMxH) | 310 × 230 × 200 mm (12L) - 400 × 300 × 300 mm (36L) | Biztosítsa a polcok betöltését és a légáramlást. Ne csomagoljon mintákat a belső térfogat 3/2-e fölé. |
| Külső méretek (SzxMxH) | 500×540×650 mm (12L) – 640×730×920 mm (36L) | A szellőzés érdekében oldalt 30 cm szabad térre van szükség |
| Nettó súly | 60 kg-tól 90 kg-ig | Kulcsfontosságú az asztali gépek értékeléséhez. Győződjön meg arról, hogy a munkaasztal elbírja a statikus terhelést és a dinamikus vibrációt. |
| Belső anyag | SUS304 rozsdamentes acél (csiszolt / tükör) | Rozsdaállóságot és nagy fényvisszaverő képességet biztosít az egyenletes hőmérséklet-eloszlás érdekében. |
Ez a hőmérsékletmérő kamra magja. Az adatlapon szereplő számoknak meg kell egyezniük a való világ fizikájával. Ügyeljen a "No-Load" és a "Loaded" feltételekre.
| Paraméter | Szabványos specifikáció | Technikai betekintés |
| Hőmérséklet tartomány | -40°C és +130°C között (bővített opciók: -20°C és +130°C között) | -40°C elegendő a legtöbb kereskedelmi elektronikához. |
| Hőmérséklet-ingadozás | ± 0,5 °C | Rövid távú stabilitást képvisel egyetlen vezérlőponton. Elengedhetetlen a statikus expozíciós tesztekhez. |
| Hőmérséklet egységessége | <2,0 °C | Méri a hőmérséklet-ingadozást az üres munkaterület 9 pontján. |
A megbízhatóságot nagyrészt az „arany háromszög” határozza meg: kompresszor, vezérlő és légáramlás.
| Paraméter | Szabványos specifikáció | Technikai betekintés |
| Hűtési sebesség | 1,0 °C / perc és 3,0 °C / perc között (+85 °C és -40 °C között) | Átlagos sebesség, terhelés nélkül |
| Fűtési sebesség | 3,0 °C / perc és 5,0 °C / perc között (-40 °C és +85 °C között) | A nikróm fűtőtestek száraz, érzékeny hőt biztosítanak. Gyorsabban teszteli a DUT szigetelését. |
| Kompresszor | Hermetikus vagy Rotary (francia Tecumseh / Copeland) | A Hermetic csendesebb laboratóriumi használatra; A Rotary tartósabb az ipari ciklusokhoz. |
| Hűtőközeg | R449A, R448A (alacsony GWP), R404A | Az EU F-gáz szabályozása fokozatosan megszünteti a nagy GWP-vel rendelkező gázokat. Biztosítsa a helyi környezetvédelmi törvények betartását. |
| Levegő keringtetés | Centrifugális Sirocco ventilátor | Létrehoz egy kényszerlevegő konvekciós mezőt. |
SymorAz asztali hőmérséklet-tesztkamra egységek az egyszerű termosztátoktól a kifinomult adatgyűjtő platformokká fejlődtek.
A vezérlő a művelet agya.
A programozható vezérlő

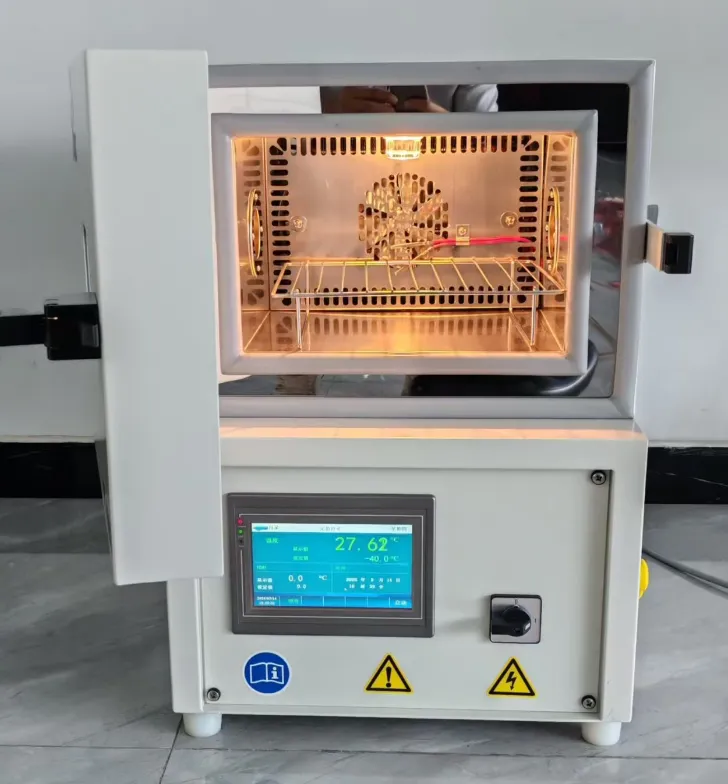

Asztali hőmérsékletvizsgáló kamrákhasználjon 7"-es programozható LCD érintőképernyős vezérlőt.
Programkapacitás: Minimum 120 szegmens 999 ismétlési ciklussal.
Kommunikáció: Szabványos RS-232, RS-485 és Ethernet (RJ-45) csatlakozás.
Előzményadatok exportálása: USB flash meghajtók támogatásának letöltése. Az adatokat közvetlenül Excel-be (.csv vagy .xls) kell exportálni, szabadalmaztatott formázás nélkül.
Független túlmelegedés elleni védelem: Különálló mechanikus határoló, amely lekapcsolja a fűtést, ha a fő vezérlő meghibásodik.
Hűtési túlterhelés: Nagynyomású kapcsolók és hőrelék a kompresszor védelmére.

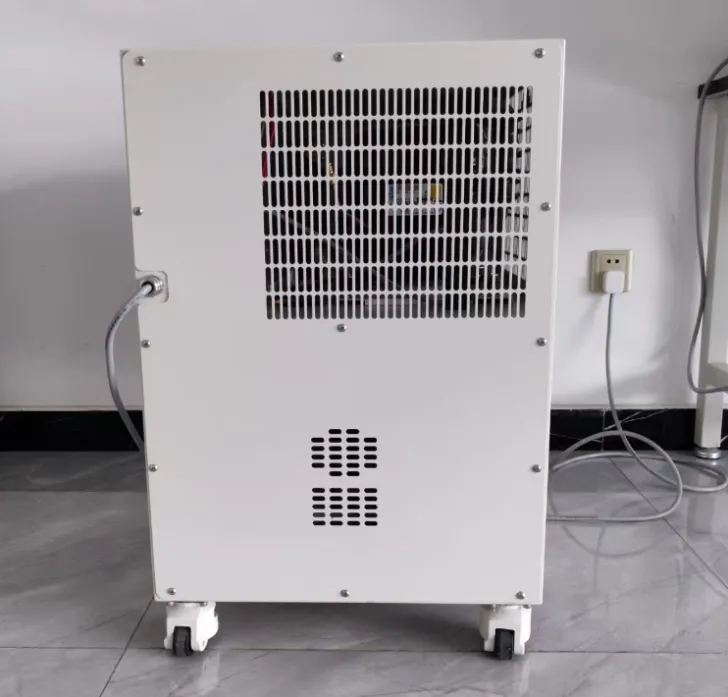

Kábelportok: Egy szabványos Φ 50 mm-es kábelnyílás (szilikon dugóval) az oldalán lehetővé teszi a tápfeszültség csatlakoztatását a tesztmintához (Live Load Monitoring).
Igen, tesztelheti a feszültség alatt álló termékeket, de figyelembe kell vennie a "hőterhelést".
Amikor a terméket a kamrában bekapcsolják, az energiát hő formájában disszipál. Ez extra "munkát" ad a kamra hűtőrendszerének, különösen akkor, ha nagyon alacsony hőmérsékletet (pl. -40°C) próbál fenntartani.
Íme a professzionális megközelítés:
1. Számítsa ki a terhelést: Határozza meg a vizsgált eszköz teljesítményét (DUT). Általános szabály, hogy minden 100 watt DUT-hő után 1°C-os hőterhelést kell hozzáadni a rendszerhez.
2. Leértékelési görbék: A legtöbb gyártó "élő terhelési kapacitás" diagramot biztosít. Például +23°C-on egy kamra 1000 W-ot képes kezelni, de -40°C-on ez 250 W-ra csökken.
3. Csatlakoztatás: Mindig használja a dedikált oldalsó kábelportot (Φ 50 mm), hogy a tápkábeleket a DUT-hoz vezesse. Soha ne nyomja össze a kábeleket az ajtótömítésben, mert ez megsérti a légmentességet és erős jegesedést okoz.
A hőmérséklet-egyenletességi specifikációkat (pl. ±1,0 °C) általában "terhelés nélküli" feltételek mellett mérik. Miután behelyezi a mintákat, hőszigetelőként működnek. A levegőnek a minták körül kell áramolnia, hogy felmelegítse vagy hűtse azokat. Ha a kamrát a teljes térfogatának több mint 30-40%-ára tölti meg, akkor blokkolja a centrifugális ventilátor légáramlását.
Megoldás: Hagyjon legalább 10 cm-es rést a ventilátor szívónyílása körül (általában felül vagy hátul). Használjon perforált polcokat a függőleges légáramlás érdekében.
Hűtőborda hatása: Ha a mintái vastag fémből (alumíniumból vagy acélból) készülnek, akkor nagy a termikus tömegük. Lassabban fognak felmelegedni és lehűlni, mint a levegő, átmeneti eltérést (lagást) okozva. A vezérlő ezt az „áztatási” (tartási) idő alatt korrigálja.
A kamrát legalább 12 havonta, vagy az ASTM E220 / ISO 17025 szabványok szerint kell kalibrálnia. A kalibrálás nem alku tárgya, ha az FDA (Orvosi eszközök), FAA (Légiközlekedés) vagy Autóipari (IATF 16949) megfelelést teszteli.
A folyamat: Egy képesített technikus az üres munkaterület meghatározott helyeire (sarkaira és közepére) helyez el egy 9-15 hőelemes "Adatnaplózót".
Mit mérnek: Tesztelik az egységességet (különbség a legmelegebb és a leghidegebb pont között), az ingadozást (idõbeli stabilitás) és a pontosságot (milyen közel áll a leolvasás a NIST által követhetõ szabványhoz).
Házon belüli ellenőrzések: Végezzen napi "kétpontos ellenőrzést" jeges fürdő (0°C) és forrásban lévő víz (100°C) használatával, kézi referenciaszondával, hogy megbizonyosodjon arról, hogy a kamra nem sodort el az éves tanúsítványok között.
