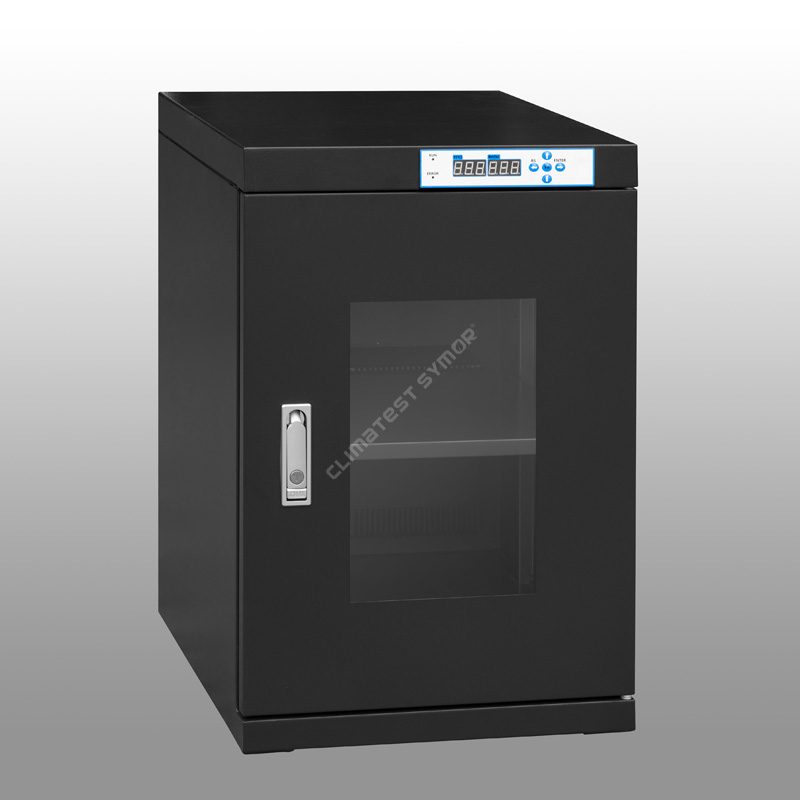

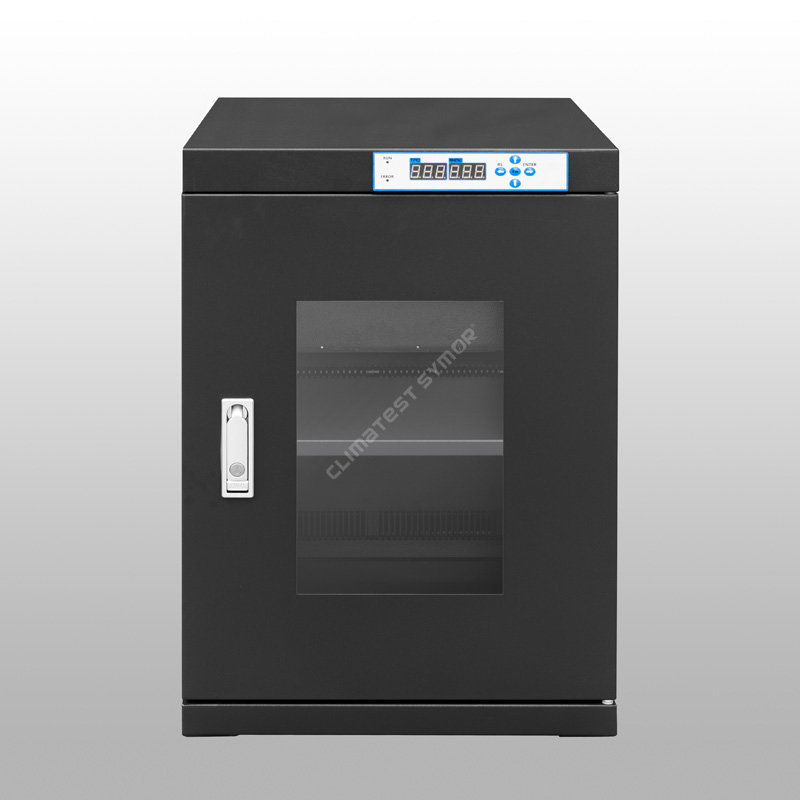

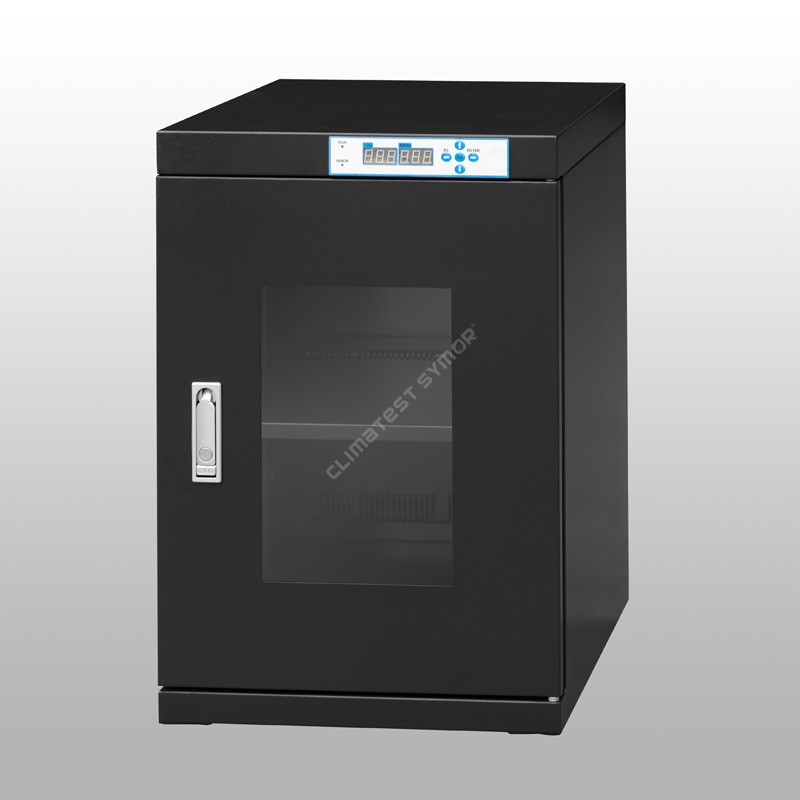

Elektronikus száraz szekrény

Leírás

A Climatest Symor® elektronikus szárazszekrények hosszú távú, alacsony páratartalmú tárolást biztosítanak az IC-csomagok számára. A párátlanító rendszer lehetővé teszi, hogy a tárolási tárgyak hosszabb ideig működjenek. A pattogatott kukorica és a mikrorepedések az újrafolyós forrasztás során már nem jelentenek problémát. A szárítószekrény megfelel az IPC/JEDEC J-STD-033 szabványoknak.

Specifikáció

Mode# F-vel: ESD funkció, sötétkék szín.
Mode# F nélkül: Nincs ESD funkció, törtfehér szín

Főbb jellemzők

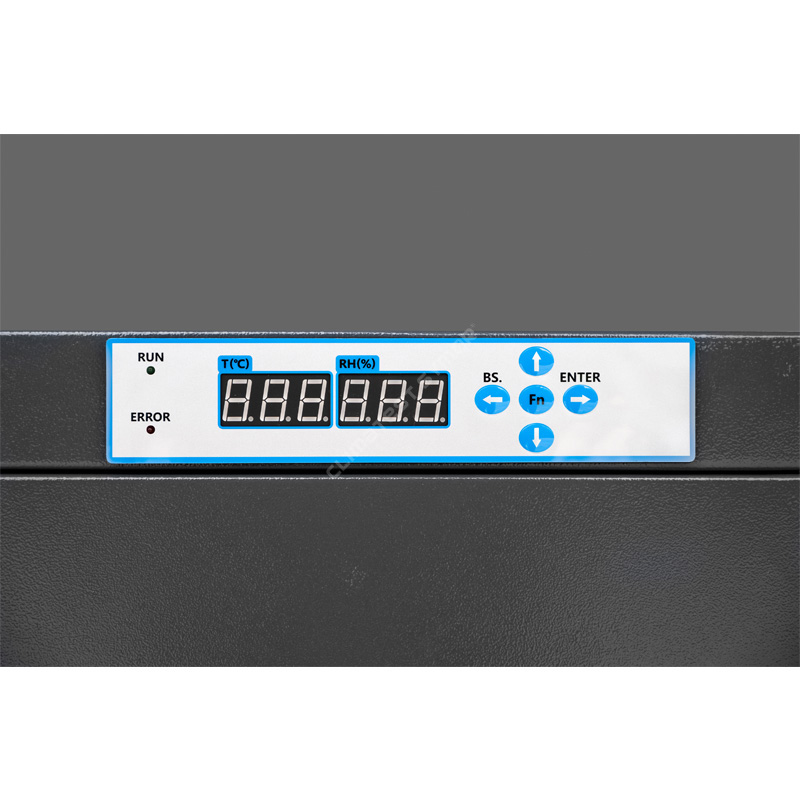

● Svájc nagy pontosságú páratartalom és hőmérséklet érzékelő.

● 1,2 mm vastag horganyzott acélból készült, USA DuPont ESD festékkel.

● 3,2 mm-es nagy intenzitású edzett üvegablak megfigyeléshez.

● Memória funkcióval, áramkimaradás után nem kell újra beállítani.

● Erőteljes szárítószerek +15 év élettartammal.

● Univerzális görgők alulra szerelve, ESD biztonságos.

Elektronikus szárazszekrények: Alkalmazás

Az MSL alkatrészek érzékenyek a nedvességre, és bizonyos követelményeket támasztanak a tárolási környezettel szemben. Ellentétben a polgári nedvességálló szárítószekrényekkel, az elektronikus szárítószekrényeknek alacsony páratartalmú pontokat kell elérniük, gyors párátlanítási és helyreállítási idővel kell rendelkezniük, valamint ESD-biztosnak kell lenniük.

Az újrafolyós forrasztási folyamat során nyomokban vízgőz hatol be az IC-csomagba, és a felszívott nedvesség gyorsan kitágul benne, láthatatlan károkat okozva, például vezetékhibákat, pattanást, mikrorepedéseket, sőt felületi repedéseket is. Ezeket a hibákat nem könnyű felismerni, ezek a láthatatlan, lappangó problémák bekerültek a piacra, megtérülést és reklamációt hozva.

Az IPC/JEDEC J-STD-033 szabvány előírja, hogy „A nedvességre/visszafolyásra érzékeny felületre szerelhető eszközök kezelésére, csomagolására, szállítására és használatára vonatkozó szabvány”.

A Climatest Symor® elektronikus szárítószekrény, más néven száraz tárolószekrény, automatikus páramentesítő rendszert alkalmaz a nedvességre érzékeny tárgyak védelmére. A szekrény alacsony páratartalmú belső környezetet tart fenn, <5%RH, amely hatékonyan képes kiküszöbölni az összeszerelés során a nem megfelelő tárolás okozta meghibásodást.

<5%RH sorozatú párátlanítási sebesség:

25 C-os környezeti hőmérsékleten, 60% relatív páratartalom mellett, nyissa ki az ajtót 30 másodpercig, majd zárja be, a páratartalom 30 percen belül visszaáll <5% relatív páratartalomra, lásd az alábbi táblázatot:

MILYEN MEGOLDÁSOK AZ ELEKTRONIKAI ALKATRÉSZEK TÁROLÁSÁRA?

● Nedvességzáró zsákok
❊ Módszer: A nedvességre érzékeny komponensek nedvességzáró zacskókba vannak csomagolva, amelyek belsejében nedvszívó és nedvességjelző kártya (HIC) található, a felhasználók a HIC pontjainak színváltozásának ellenőrzésével azonosítják a páratartalmat.
❊ Hátrány: Nedvességzáró zsákok + HIC + szárítószerek + kézi munka = fogyóeszközök, szivárgásveszély, magas költség.

● Nitrogén szekrények
❊ Módszer: A nedvességre érzékeny alkatrészeket nitrogén öblítő szekrényekben vagy sűrített levegős tárolókban tárolják.
❊ Hátrány: Nitrogén töltés = folyamatos N2 fogyasztás, magas költség.

● Elektronikus szárazszekrények
❊ Módszer: A nedvességre érzékeny alkatrészeket elektronikus szárazszekrénybe helyezzük, az automatikusan működik.
❊ Előnyök: Nincs szükség fogyóeszközökre, nincs kézi munka, nincs nitrogénfogyasztás, környezetbarát, csak egy kis elektromosság szükséges.

Az alábbi iparágakban kínálunk elektronikus szárazszekrény-megoldásokat:

Elektronikus szárazszekrények: Előnyök

● Használjon +/-2%RH nagy pontosságú hőmérsékletet. és páratartalom-érzékelő, védi a tárolóeszközöket.

● Erőteljes szárítószer +15 év élettartammal, megtakarítva a csereköltséget.

● Minimalizálja a nedvességet, és védje MSD-jét a szennyeződéstől és a portól.

● Modul kialakítása: A régi modulok eltávolíthatók, és visszaküldhetők az eredeti gyárba cserére.

● Rugalmas kialakítás: választható lehetőségek, például páratartalom-riasztó, adatgyűjtő, ajtónyitás-riasztó és háromszínű villogó lámpa.

● Két év garancia

Tanúsítványok

GYAKRAN FELTETT KÉRDÉSEK

K: A polcok állíthatók vagy eltávolíthatók?

V: Igen, állíthatóak és eltávolíthatók.

K: Mekkora a polc maximális súlya?

V: Kérjük, hivatkozzon a max. teherbírás minden modellnél, ha a tárolóeszközök meghaladják a max. teherhordó, testreszabhatjuk az Ön számára.

K: Folyamatos áramra van szükség a páratartalom fenntartásához?

V: Igen, az áramellátás kikapcsolása után a páratartalom 24 órán belül 10-15%-kal emelkedik, a környezeti páratartalomtól függően.

K: Milyen anyagokat alkalmaznak a szekrény felépítésében?

V: A standard modellek horganyzott acélt és edzett üveget, a rozsdamentes acél szárazszekrények pedig SS304-et használnak.

K: Mennyi a szekrény várható élettartama?

V: +15 év.

Az elektronikus szárazszekrényekkel kapcsolatos további részletekért látogasson el weboldalunkra a www.climatestsymor.com címre, vagy küldjön egy e-mailt közvetlenül a sales@climatestsymor.com címre, mi a lehető leghamarabb válaszolunk Önnek, és üdvözlöm az együttműködést.
